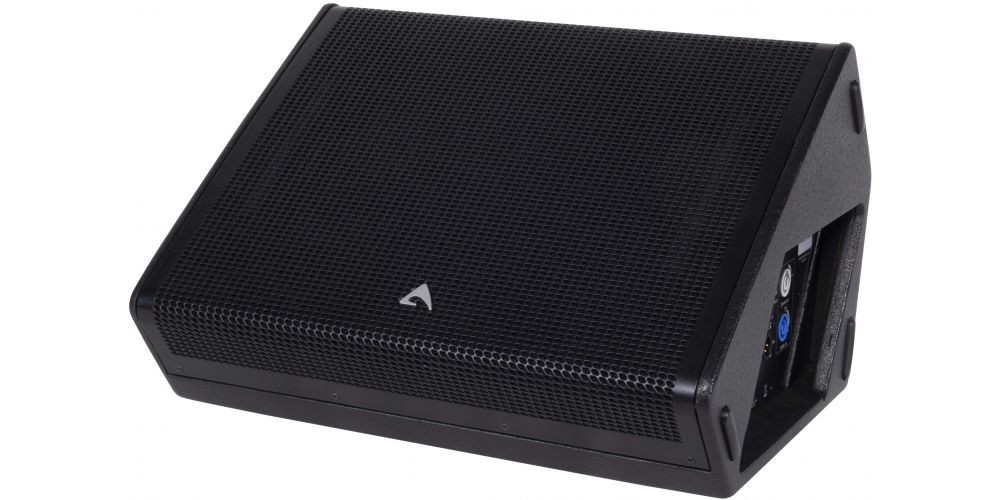

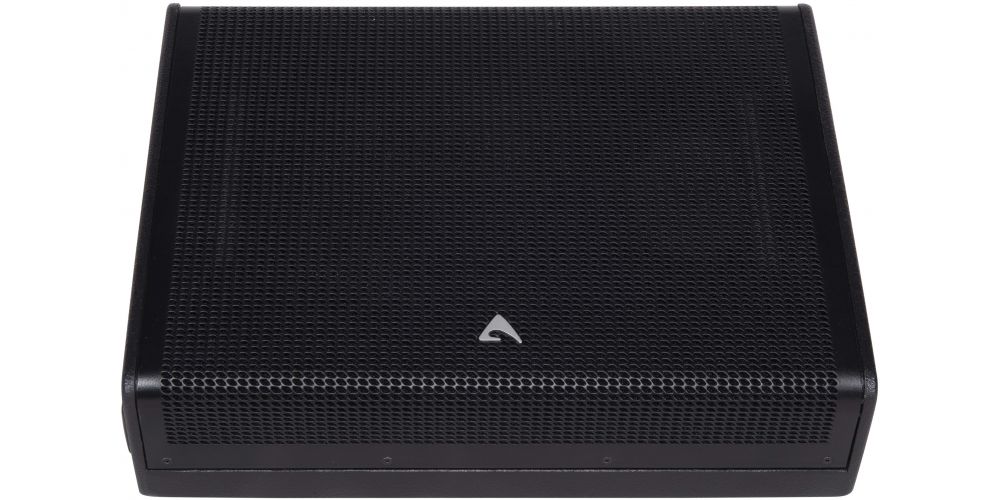

Axiom CX14A Monitor de Escenario Coaxial de 14”
- Made in Italy
- Monitor de escenario coaxial de 14” (356 mm), alto rendimiento, potenciado, procesador CORE
Especificaciones técnicas
Sistema
- Principio acústico del sistema Recinto ventilado coaxial de 2 vías
- Respuesta de frecuencia (-3dB) 70 Hz – 18 kHz (procesado)
- Ángulo de cobertura horizontal 80° (-6dB)
- Ángulo de cobertura vertical 80° (-6dB)
- Salida máxima (pico) 131dB SPL @ 1m
Transductores
- LF Una bobina móvil de 14” (355 mm), 3” (75 mm),
- cono resistente al agua
- AF Un controlador de 2", bobina móvil de aluminio de 3" (75 mm),
- diafragma de poliéster/titanio
Eléctrico
- Impedancia de entrada 20 kΩ balanceado, 10 kΩ no balanceado
- Sensibilidad de entrada +4dBu / 1,25 V
- Procesamiento de la señal Procesamiento CORE, SHARC DSP de coma flotante de 96 kHz/40 bits,
- Convertidores AD/DA de 24 bits
- Controles de acceso directo 4 preajustes (CUÑA NORMAL/ACOPLADO/CORTE BAJO/USUARIO),
- Terminación de red, Enlace GND
- Control remoto software de control PRONET
- Protocolo de red PUEDE TRANSPORTAR
- Tipo de amplificador Clase D con SMPS
- Potencia de salida 900W + 300W
- Rango de tensión de red (Vac) 230V ±15% - 115 ±15% 50/60Hz (seleccionable internamente)

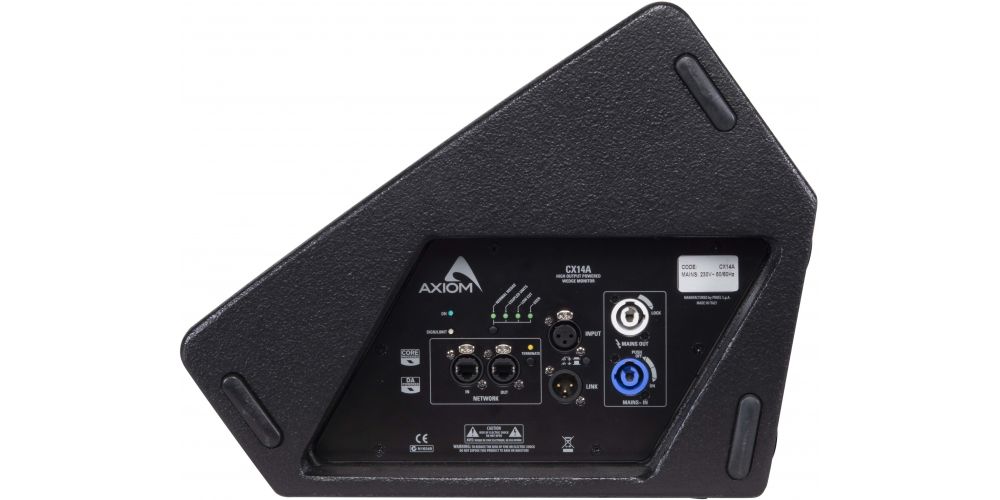

- Conectores de ENTRADA / SALIDA Neutrik XLR-M / XLR-F
- Conectores de red de entrada/salida ETHERCON®(NE8FAV)
- Conector de entrada de red PowerCon® (NAC3MPA)
- Conector de enlace de red PowerCon® (NAC3MPB)
- Enfriamiento Ventilador CC de velocidad variable
Caja y construcción
- Ancho 507mm
- Altura 316mm
- Profundidad 403mm
- Monitor de escenario: 45° y 55°

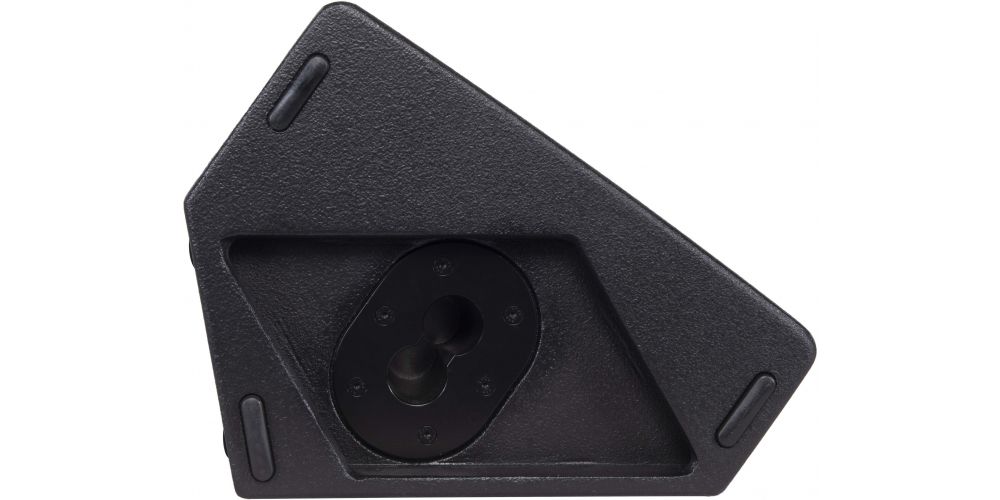

- Titular de poste 1 en el lateral, doble ángulo
- Material del recinto 15mm, abedul fenólico reforzado
- Pintar Pintura negra al agua de alta resistencia
- Peso neto 16 kg (35,3 libras)
Descripción
- El CX14A es un monitor de escenario coaxial diseñado específicamente para sonido en vivo, aunque la carcasa muy compacta y de bajo perfil también lo hace adecuado para aplicaciones de teatro y televisión. La combinación de un transductor coaxial de alto rendimiento, un gabinete cuidadosamente diseñado y una potente electrónica proporciona un SPL muy alto antes de la retroalimentación y una excelente inteligibilidad incluso a muy alta potencia.
- El diseño coaxial del transductor ofrece un patrón acústico muy estable tanto en el eje horizontal como en el vertical. El motor de neodimio de un solo imán, muy compacto, reduce el retardo entre las dos fuentes, eliminando los problemas de tiempo y de fase, y garantiza un alto rendimiento con una reducción constante del peso.
- El rango de alta frecuencia es reproducido por un controlador de compresión de baja distorsión equipado con una bobina móvil de aluminio de 3” y un diafragma de poliéster/titanio. La forma especial del cono permite una dispersión cónica precisa y controlada de 80°. El woofer de 14” empleado en la reproducción de la gama de bajas frecuencias está equipado con una bobina móvil de 3”. Gracias a un proceso de tratamiento especial que hace que el cono sea repelente al agua, el CX14A puede funcionar en condiciones climáticas adversas y, por lo tanto, es adecuado para uso en exteriores.
Diseño del gabinete
- El tamaño reducido del gabinete de abedul báltico (solo 32 cm de alto y 51 cm de ancho) convierte al CX14A en uno de los
- monitores de escenario más compactos y livianos de su categoría, y lo hace adecuado para todas las aplicaciones donde el tamaño discreto es imprescindible. Esto incluye no solo conciertos en vivo, sino también
- espectáculos de teatro y aplicaciones de TV.
- El peso reducido (17 kg) y las asas ergonómicas a ambos lados del mueble hacen que sea muy fácil transportar el monitor y colocarlo en el escenario. Un conveniente soporte de poste de doble ángulo permite montar el CX14A en un soporte de altavoz estándar para usarlo como un altavoz multipropósito para el frente de la casa. La posibilidad de colocar la caja con dos ángulos diferentes respecto al suelo (45° y 55°) permite colocarla a diferentes distancias de los músicos según el tamaño del escenario y el tipo de monitorización necesaria.
Procesamiento del sistema
- El procesamiento del sistema se basa en la plataforma CORE DSP diseñada por los Laboratorios de I+D de PROEL utilizando uno de los más avanzados SHARC DSP para aplicaciones de audio. Cuenta con una resolución de punto flotante de 40 bits y 96 kHz y convertidores AD/DA de 24 bits de alta calidad para una perfecta integridad de la señal, un rango dinámico superior a 110 dB y un rendimiento sonoro superior. Gracias a su poder de procesamiento masivo, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, junto con control remoto y capacidad de conexión en red.
- El CORE DSP permite establecer una alineación de tiempo óptima para el filtro de cruce que da como resultado una respuesta de fase lineal. El filtrado acústico correcto se ha logrado utilizando la técnica de cruce de potencia constante que, gracias a una relación de fase particular, da como resultado una transición muy suave entre LF y HF y una dispersión uniforme en la región de cruce.
- El software de control PRONET AX, que trabaja sobre un sólido y confiable protocolo de red basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema, con la posibilidad de ecualizar, retardar, administrar las funciones de protección y monitorear el estado del amplificador. .
Amplificador de porder
- El CX14A está alimentado por un amplificador de potencia Clase D de la serie DA con SMPS. La tecnología innovadora utilizada para estos amplificadores ofrece un rendimiento de gama alta, como una definición de sonido superior en cualquier frecuencia de audio, una dinámica muy alta incluso para señales de bajo nivel y una distorsión muy baja incluso a la máxima potencia. La calidad de sonido superior se puede comparar con los sistemas analógicos de clase AB de gama alta, mientras que el módulo DA presenta un rango dinámico más alto, un tamaño muy compacto, peso ligero y una eficiencia superior al 90 %. La potencia de salida está optimizada específicamente para las unidades de accionamiento para una transferencia de potencia eficiente, con la sección de baja frecuencia produciendo 900 vatios y 300 vatios disponibles para el controlador de compresión de alta frecuencia. Las conexiones de entrada y enlace se realizan a través de conectores XLR balanceados de 3 pines, y se proporciona un interruptor de toma de tierra para un funcionamiento sin zumbidos.
Características principales
- Monitor de escenario activo coaxial de alto rendimiento
- Transductores coaxiales, woofer de 14”, controlador de compresión HF de 2”
- Motor de neodimio de un solo imán
- Cobertura constante de 80°
- Configuración de monitor de ángulo dual (45° o 55°)
- 96 KHz / 40 bits flotantes Procesamiento point CORE con control remoto PRONET
- Módulo amplificador de clase D controlado digitalmente con SMPS
- Soporte de poste de doble ángulo para aplicaciones multipropósito
- Muy compacto y liviano con diseño de bajo perfil
Aplicaciones
- Monitoreo de escenarios en vivo
- Televisión y transmisión
- Teatros
- Corporativo y A/V
- Casa de culto / Iglesias
