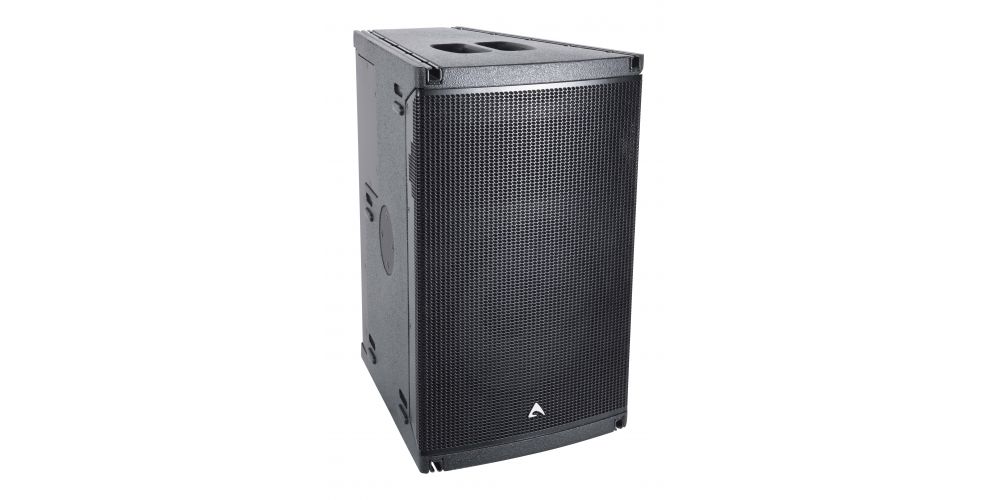

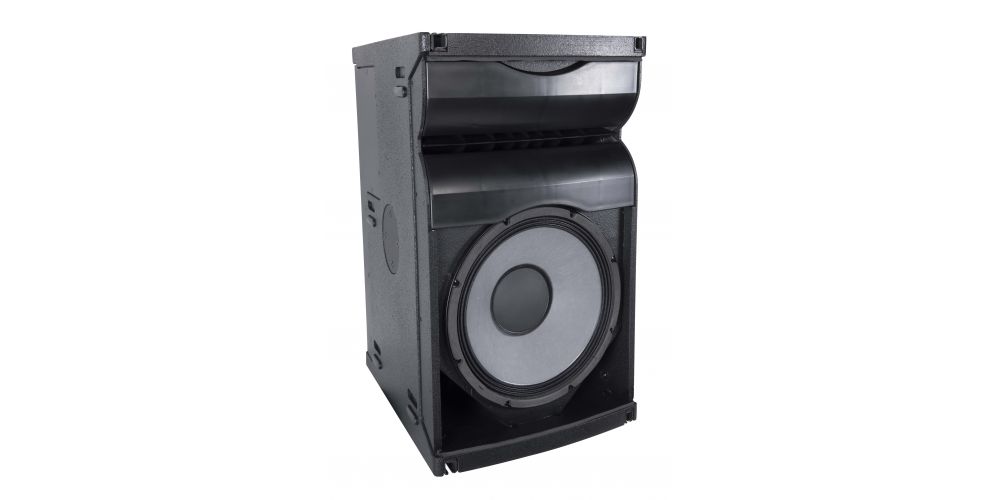

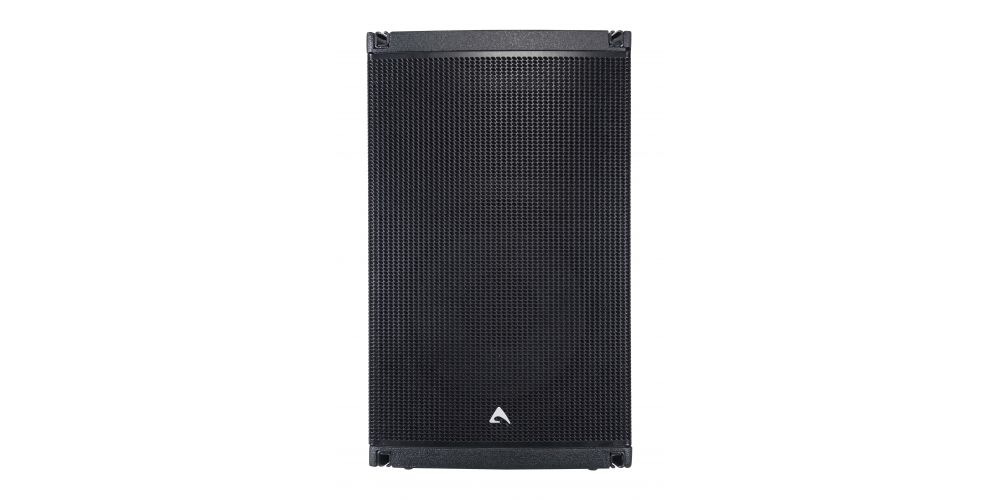

Axion AX1012A 12” Elemento de Array de Curvatura Constante

Axion AX1012A

• Hecho en Italia

• Principio acústico del sistema Elemento de matriz de curvatura constante
• Respuesta de frecuencia (-6dB) 65 Hz – 17 kHz (procesado)
• Ángulo de cobertura horizontal 100° (-6dB)
• Ángulo de cobertura vertical 20° (-6dB)
• Salida máxima (pico) 134dB SPL @ 1m

• LF Controlador de compresión de imán de neodimio con salida de 1,4" - VC de aluminio de 2,4"
• AF Woofer de baja frecuencia con imán de ferrita de 12" - VC de aluminio de 3"

• Impedancia de entrada 20 kΩ balanceado, 10 kΩ no balanceado
• Sensibilidad de entrada +4dBu / 1,25 V
• Procesamiento de la señal
• Procesamiento CORE, convertidores AD/DA de 24 bits SHARC DSP de coma flotante de 96 kHz/40 bits
• Controles de acceso directo 4 preajustes (SINGLE/MID-THROW/LONG-THROW/USER)
• Terminación de red, enlace GND
• Control remoto software de control PRONET
• Protocolo de red PUEDE TRANSPORTAR
• Tipo de amplificador Clase D con SMPS
• Potencia de salida 900W + 300W
• Rango de tensión de red (Vac) 230V ±15% - 115 ±15% 50/60Hz (seleccionable internamente)
• Conectores de ENTRADA / SALIDA Neutrik XLR-M / XLR-F
• Conectores de red de entrada/salida ETHERCON®(NE8FAV)
• Conector de entrada de red PowerCon® (NAC3MPA)
• Conector de enlace de red PowerCon® (NAC3MPB)
• Enfriamiento Ventilador CC de velocidad variable

• Ancho 246 mm (9,7")
• Altura 611 mm (24,0")
• Profundidad 500 mm (19,7")
• Material del recinto 15mm, abedul fenólico reforzado
• Pintura al agua de alta resistencia
• Sistema de vuelo Sistema de suspensión cautiva
• Peso neto 34,5 kg (76 libras)

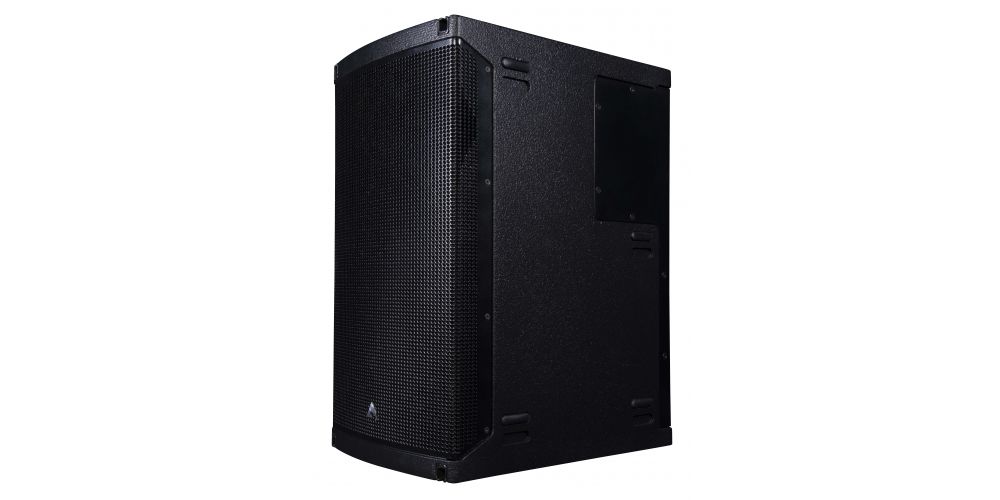

El AX1012 es un elemento versátil de rango completo de curvatura constante que se puede utilizar para crear arreglos de fuentes lineales tanto verticales como horizontales y también como un altavoz de fuente puntual de alta directividad.

• Elemento de matriz de curvatura constante alimentado

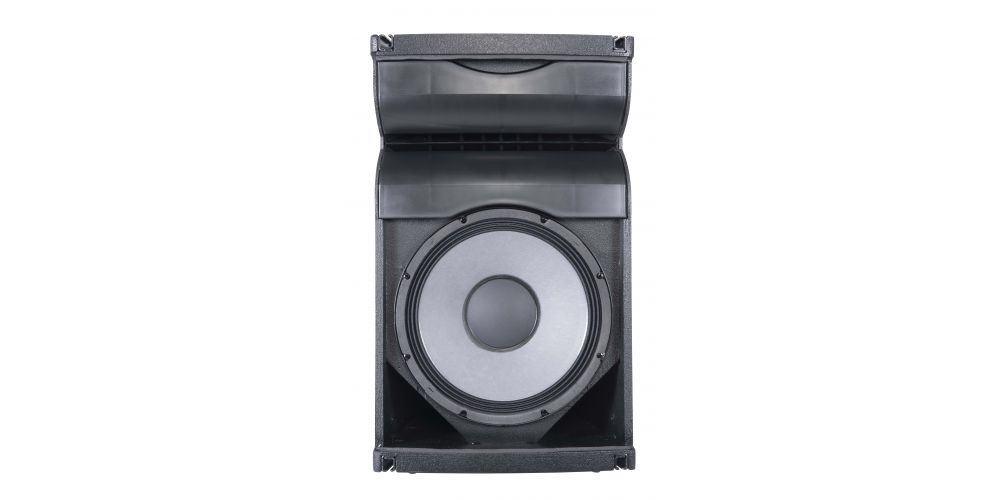

• Woofer de 12 ", controlador de compresión de neodimio HF de 1.4"
• Guía de ondas de transición sin fisuras (SWT) de curvatura constante con dispersión de 100° H x 20° V
• Módulo amplificador clase D con SMPS
• Procesamiento CORE de punto flotante de 96 KHz / 40 bits con control remoto PRONET
• Herrajes de suspensión integrales para instalación de matriz horizontal o vertical
• Montaje en poste disponible para aplicaciones independientes
• Versión pasiva disponible (AX1012P)

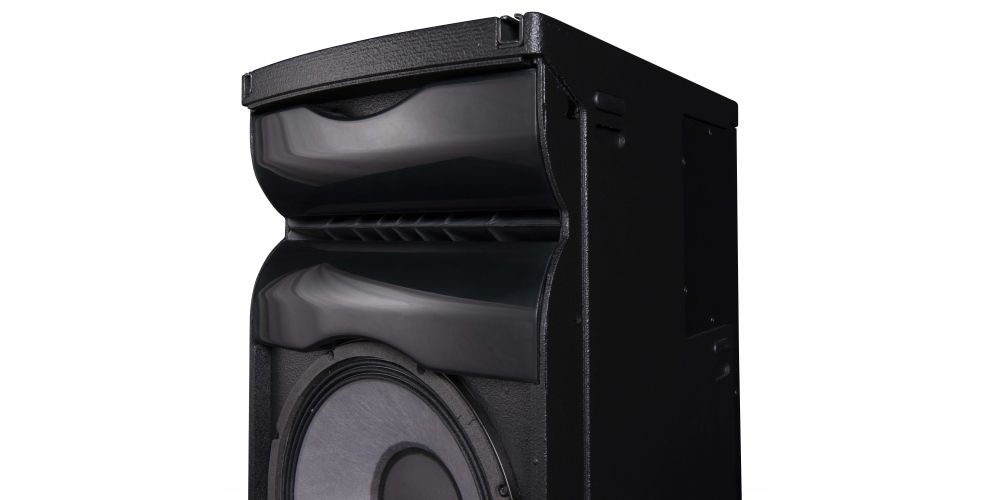

STW - Guía de ondas de transición perfecta:

• El motor de compresión de agudos de 1,4” está acoplado a STW - Seamless Transition Waveguide, que asegura un control preciso de las frecuencias medias-altas tanto en el eje horizontal como en el vertical, para un perfecto acoplamiento acústico entre los recintos que forman el array . El diseño único de guía de ondas produce directividad de fuente de línea vertical con un patrón horizontal que se mantiene hasta aproximadamente 950 Hz. Esto permite proyectar música y voces limpias de manera uniforme alrededor de la audiencia sin puntos calientes ni puntos muertos. El agudo rechazo fuera del eje del SPL se utiliza para evitar superficies reflectantes en el plano de acoplamiento del recinto y ajusta perfectamente la cobertura acústica a la geometría de la audiencia.
• Las interacciones de fase entre los altavoces de fuente puntual independientes tradicionales que presentan una direccionalidad deficiente dificultan la consecución de una dispersión uniforme y sin lóbulos. Este fenómeno produce interferencias destructivas que afectan el equilibrio tonal, la claridad y la inteligibilidad en muchas posiciones de escucha. Gracias a la guía de ondas de transición perfecta, el diseñador de sistemas o el ingeniero de sonido pueden crear matrices horizontales o verticales de fuente de línea verdadera en bloques de construcción de 20° con una integración perfecta entre gabinetes.

Herrajes de construcción y montaje:

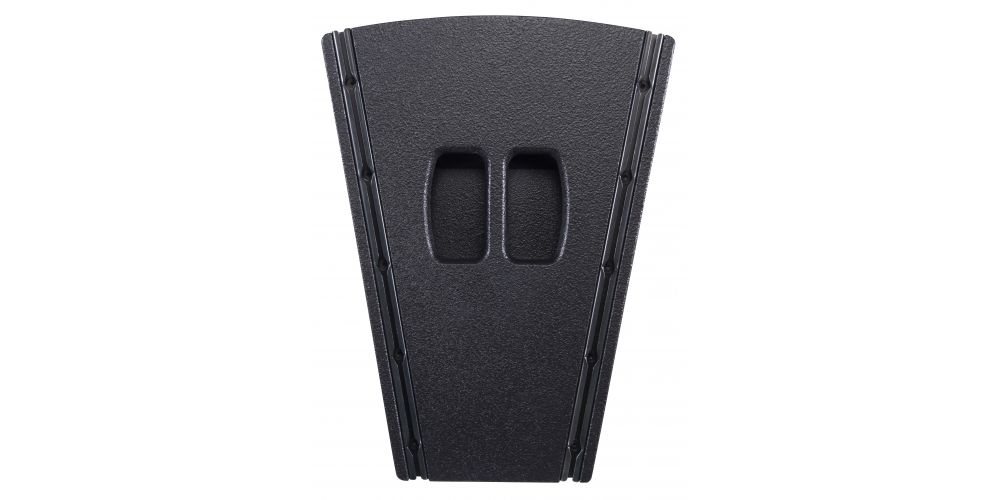

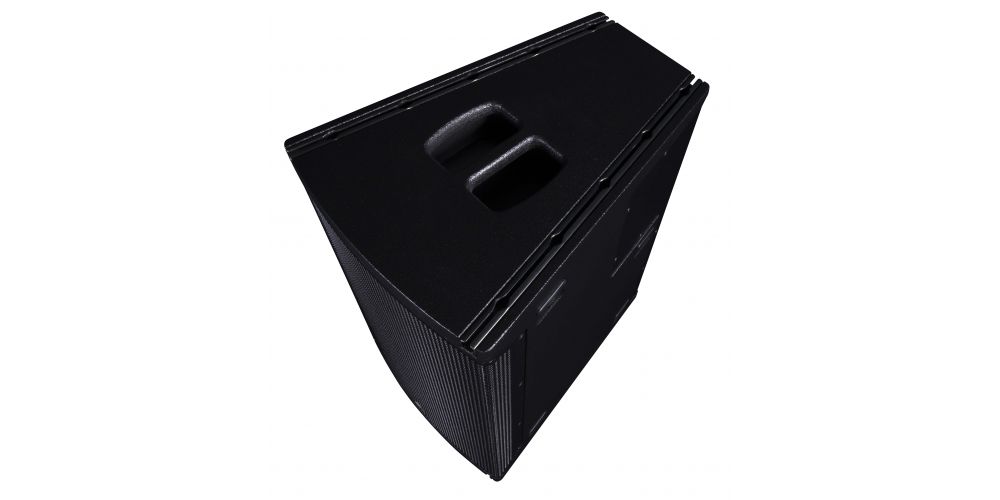

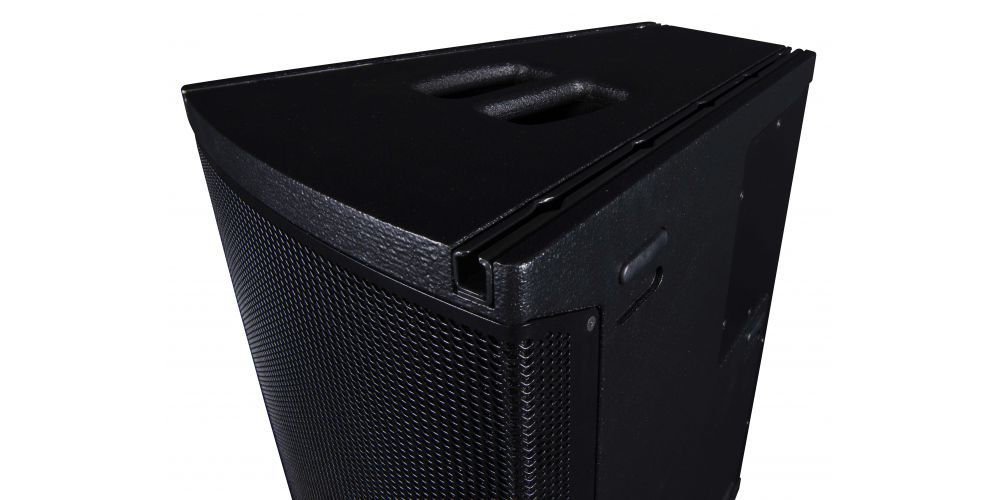

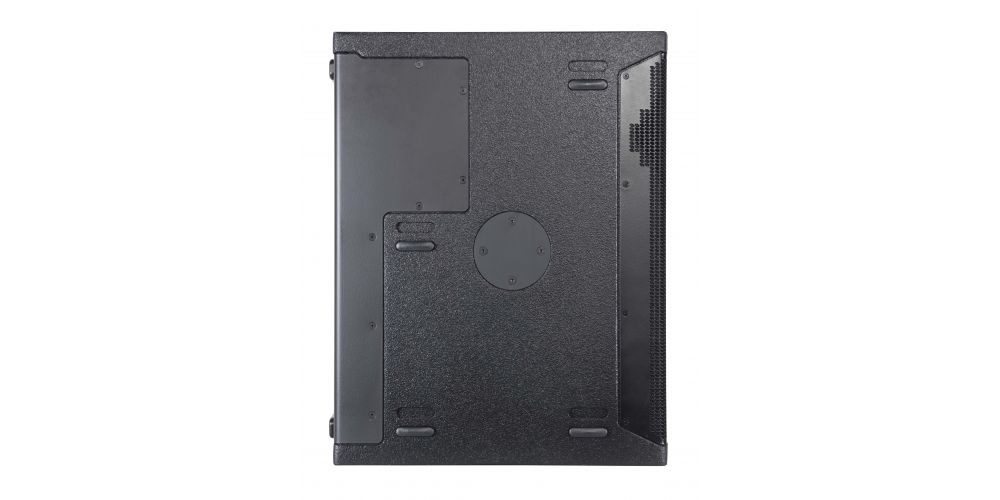

• El gabinete de madera contrachapada de abedul fenólico de 15 mm para giras AX1012 se proporciona con cuatro rieles de acero integrados, que se utilizarán para acoplar los gabinetes con las barras de acoplamiento de aluminio KPTAX1012.
• Se encuentra disponible un completo conjunto de accesorios para crear matrices horizontales o verticales, para apilar los sistemas en el suelo y también para montar en poste una o dos unidades.

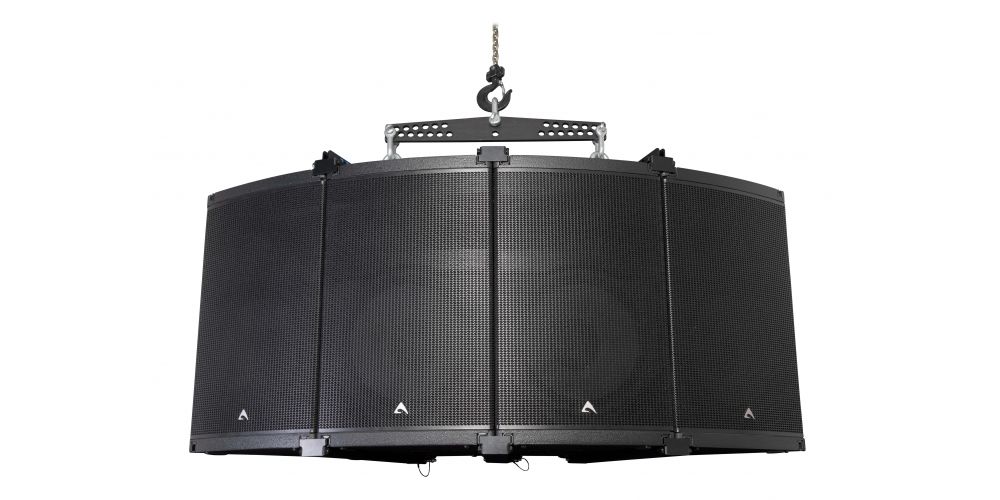

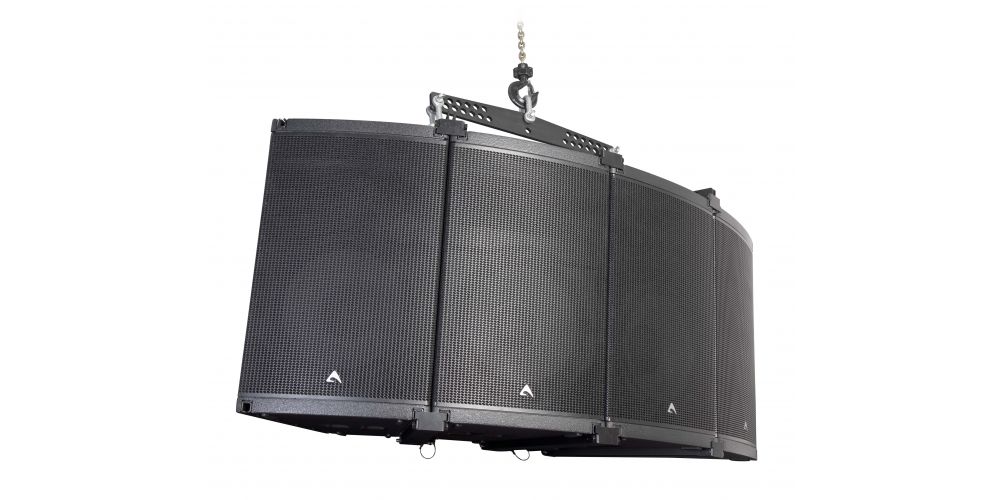

• El KPTAX1012H es una barra de acoplamiento que se utiliza para volar el AX1012 en una matriz horizontal.

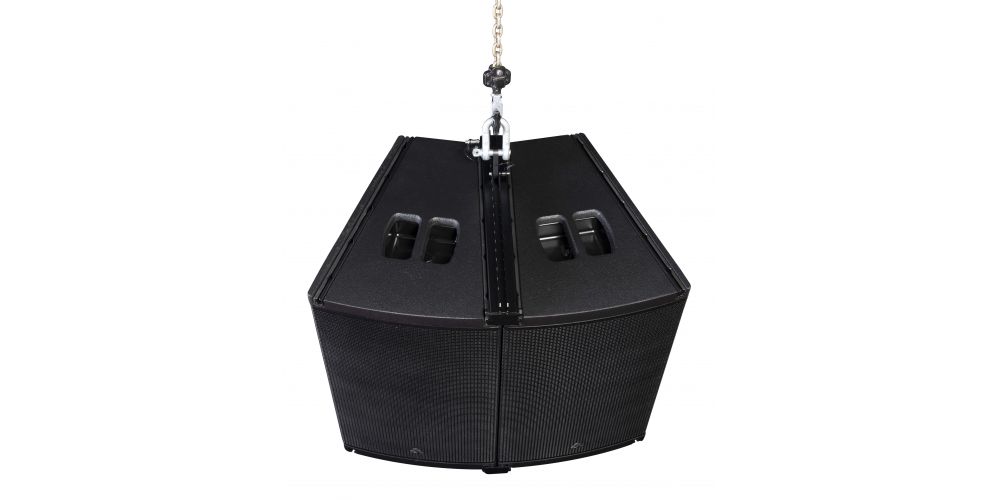

• La barra de suspensión KPTAX1012T permite instalar una matriz de hasta 6 unidades utilizando un solo punto de suspensión.

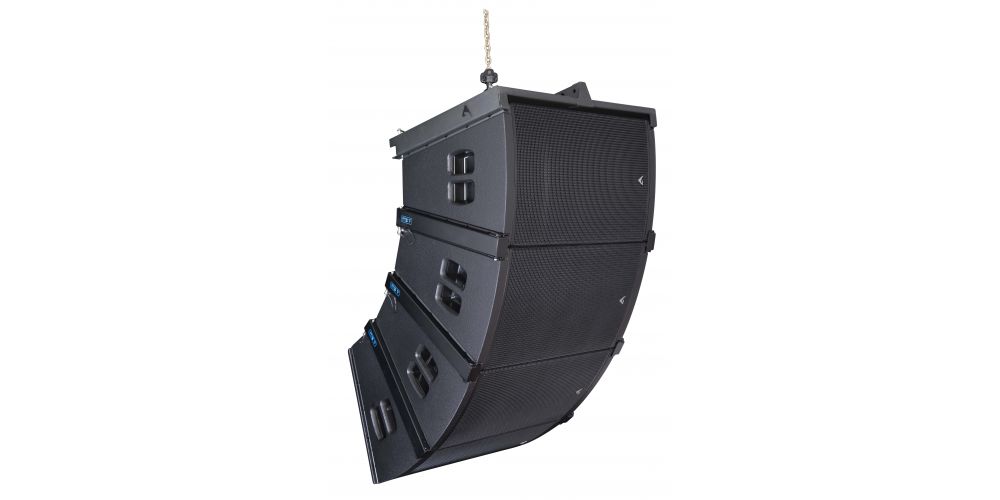

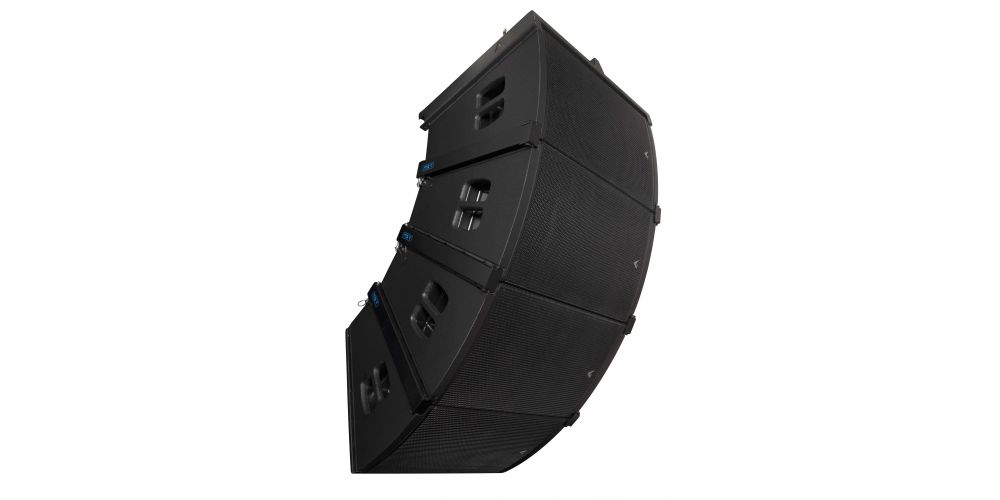

• El KPAX1012V es una barra voladora que se utiliza para crear una matriz vertical de hasta 6 unidades. También se puede utilizar para arreglos de tiro hacia abajo.

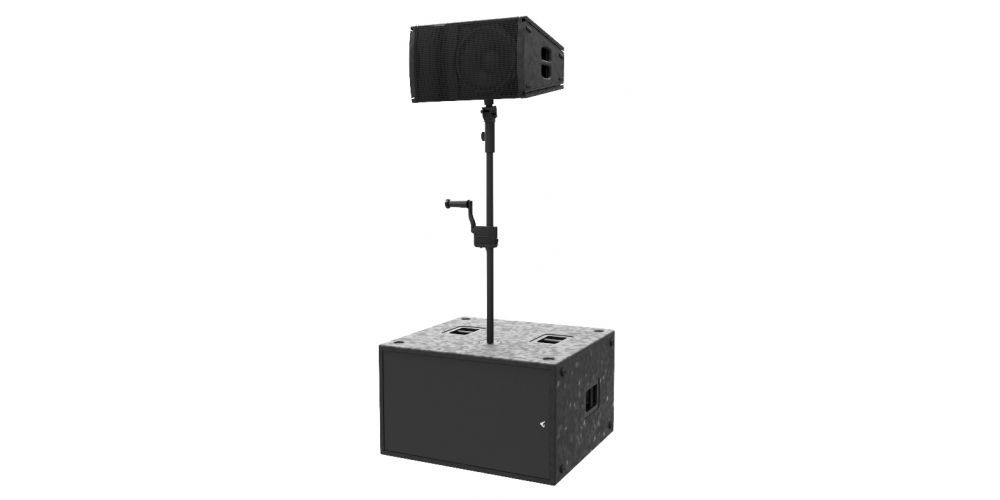

• El adaptador de poste KPAX265 y el adaptador de inclinación KP010 permiten instalar el AX1012 en un poste, con la posibilidad de inclinar el gabinete para dirigir el sonido a la audiencia.

Aplicaciones:

• Los arreglos AX1012 brindan una cobertura perfecta solo en las áreas deseadas, minimizando los reflejos no deseados de paredes y superficies o evitando interacciones con otros sistemas de sonido, con el escenario o con otras áreas. Múltiples unidades en un arreglo horizontal, por ejemplo, permiten moldear el patrón de radiación en rebanadas de 20°, brindando una flexibilidad excepcional en la construcción del ángulo de cobertura deseado. De esta manera, incluso una matriz central con un ángulo de cobertura de 360° se puede ensamblar muy fácilmente.
• Para ampliar la respuesta de baja frecuencia del sistema, el AX1012 se puede complementar con subwoofers de la serie Axiom SW como SW18A, SW1800A o SW218XA.
• El AX1012 se recomienda para su uso como FOH interior (sistemas Izquierda - Centro - Derecha) o FOH exterior en eventos de tamaño pequeño a mediano. También se puede utilizar como complemento de sistemas grandes como aplicaciones Out-fill, In-fill o de relleno distribuido en una amplia gama de lugares, proporcionando un sonido claro en áreas a las que el sistema principal no llega por completo, al tiempo que minimiza las interacciones no deseadas y los reflejos de la sala. .
  • Refuerzo de sonido en salas de conciertos de tamaño pequeño a mediano.
  • Aplicaciones de relleno lateral, de relleno
  • Sistemas de matriz de tiro hacia abajo
  • Sistemas de retardo en estadios, arenas y teatro
  • Corporativo y A/V
  • Parques tematicos
  • Casas de Adoración
  • Ocio y Fitness

Procesamiento del sistema:

• El procesamiento del sistema se basa en la plataforma CORE DSP diseñada por los Laboratorios de I+D de PROEL utilizando uno de los más avanzados SHARC DSP para aplicaciones de audio. Cuenta con una resolución de punto flotante de 40 bits y 96 kHz y convertidores AD/DA de 24 bits de alta calidad para una perfecta integridad de la señal, un rango dinámico superior a 110 dB y un rendimiento sonoro superior.
• Gracias a su poder de procesamiento masivo, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, junto con control remoto y capacidad de conexión en red.
• El software de control PRONET AX, que trabaja sobre un sólido y confiable protocolo de red basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema, con la posibilidad de ecualizar, retardar, administrar las funciones de protección y monitorear el estado del amplificador. .
• Se proporcionan tres modos de funcionamiento diferentes: SETUP, EDIT y LIVE; estos se pueden elegir dependiendo de si los sistemas se configurarán por primera vez, las unidades se editarán individualmente o se operarán en condiciones reales.
• La interfaz permite mostrar o seleccionar diferentes opciones de información o funciones en los paneles de control de la unidad y proporciona un método de asignación rápida de grupos. El software permite la creación sencilla de arreglos de altavoces AXIOM y el control global de las funciones de volumen, silenciamiento y ecualización para cada arreglo.
• Se pueden cargar o guardar instantáneas del sistema, incluida la posición de una unidad específica en el escritorio y todos los parámetros de todo el sistema.

Amplificador de potencia:

• El AX1012A está alimentado por un módulo de potencia SERIE DA, una nueva generación de amplificadores de potencia CLASE D con SMPS. La tecnología innovadora utilizada para estos amplificadores ofrece prestaciones de gama alta, como una definición de sonido superior en cualquier frecuencia de audio, una dinámica muy alta incluso para señales de bajo nivel y una distorsión muy baja incluso a la máxima potencia.
• La potencia de salida está optimizada específicamente para las unidades de accionamiento para una transferencia de potencia eficiente, con la sección de baja frecuencia produciendo 900 vatios mientras que 300 vatios están disponibles para el controlador de compresión de alta frecuencia.

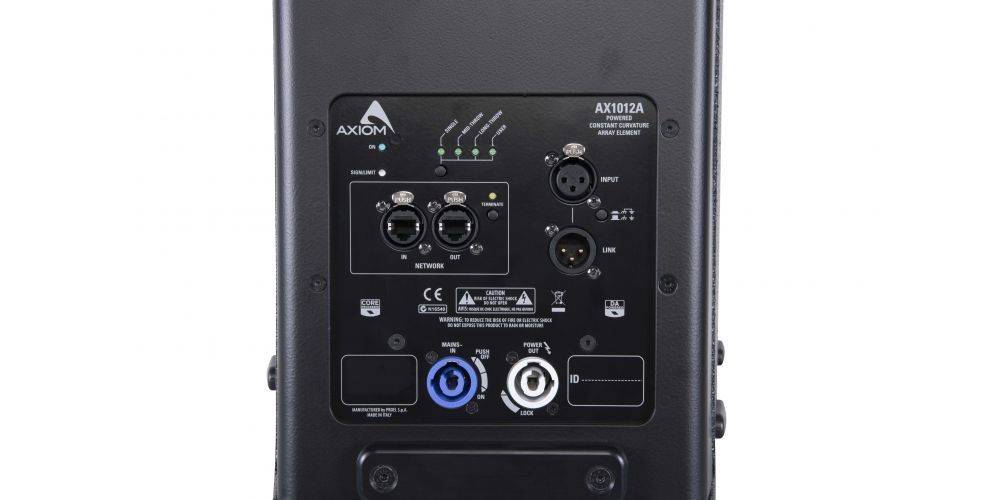

• Las conexiones de entrada y enlace se realizan a través de conectores XLR balanceados de 3 pines, y se proporciona un interruptor de toma de tierra para un funcionamiento sin zumbidos. La alimentación de red se conecta a través de un Neutrik PowerCON de bloqueo, y un conector de salida de alimentación permite vincular la alimentación de red a gabinetes AX1012A adicionales.
