El mezclador de vídeo Blackmagic ATEM SDI se configura rápidamente y es fácil de usar. Ofrece 4 entradas SDI con conversión de formatos, un puerto USB que permite que el dispositivo sea detectado como una cámara web, 2 salidas SDI, mezcla de audio Fairlight con ecualización y procesadores de dinámica, efectos visuales digitales para imágenes simultáneas, transiciones, composiciones por crominancia con fondos verdes y panel multimedia con capacidad para 20 títulos. Incluye el programa ATEM Software Control.

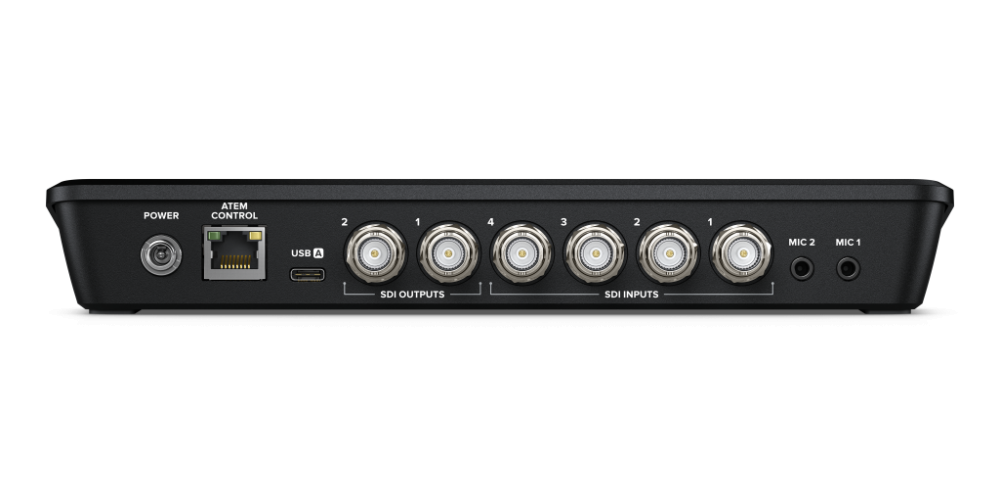

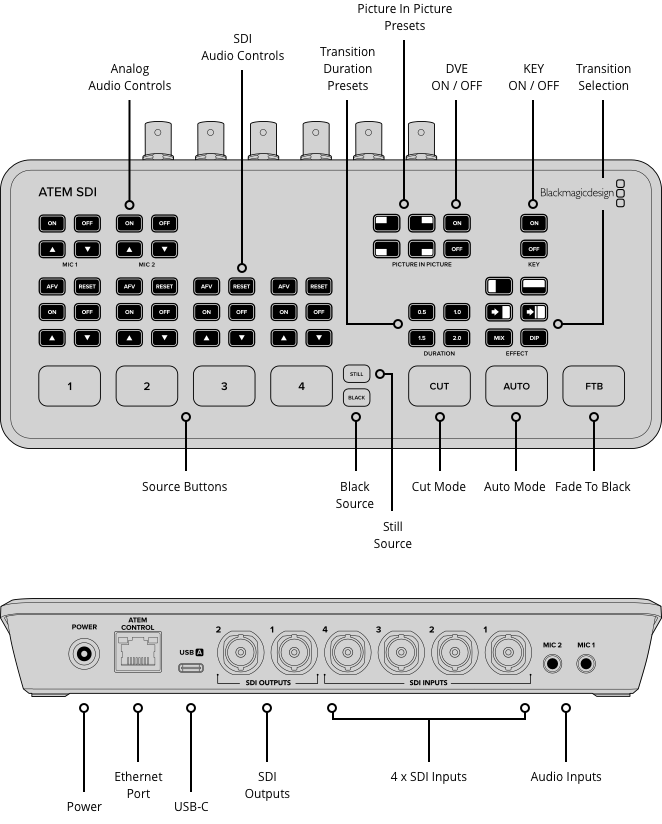

Conexiones

Total de entradas de video
4

Total de salidas
3

Total de salidas auxiliares
2

Total de entradas de audio
2 x 3.5 mm estéreo

Total de salidas de audio
No disponible, audio integrado solamente.

Conexión para código de tiempo
No disponible

Entradas de video SDI
4 x SDI 3G/HD de 10 bits.

2 canales de audio integrados.

Resincronización de fuentes
En todas las entradas SDI.

Conversión de formatos y frecuencia de imagen
En todas las entradas SDI.

Salidas SDI principales
2

Ethernet
Puerto Ethernet compatible con estándares 10/100/1000 BaseT para actualizar el dispositivo, controlarlo mediante el software y conectar paneles directamente o a través de una red.

Interfaz informática
1 x USB-C 2.0 para detectar el dispositivo como una cámara web, actualizarlo, controlarlo mediante el programa y conectar paneles.

Formatos compatibles

Formatos HD (entrada)
720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.
Formatos HD (salida)
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Formatos de transmisión por Internet
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Formatos UHD
No disponible

Muestreo de video
YUV 4:2:2

Precisión cromática
10 bits

Espacios cromáticos
Rec. 709

Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.

Especificaciones del producto

Compositores para superposiciones previas
1

Compositores para superposiciones posteriores
1

Compositores para superposiciones por crominancia
1

Compositores para superposiciones lineales o por luminancia
2

Compositor para transiciones
Solo efectos visuales digitales (DVE).

Total de capas
5

Generadores de carta de ajuste
1

Generadores de color
2

Efectos con bordes y sombra paralela
1

Interfaz
Resolución mínima del monitor de 1366 x 768.

Audio

Mezcla de audio
6 entradas y 2 canales de mezcla.

Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia.

Indicador de volumen y picos. Herramientas de audio Fairlight: compresor, puerta de ruido, limitador y ecualizador paramétrico de 6 bandas. Control de ganancia principal.

Entrada analógica
Audio estéreo no balanceado

Retraso en entrada analógica
Hasta 8 fotogramas

Impedancia de entrada
1.8 k

Nivel máximo de entrada
+6 dBV

Alimentación para micrófonos
Disponible en las conexiones de 3.5 mm.

Reproductor multimedia

Reproductores multimedia
1

Canales
Imagen en primer plano y canal alfa para cada reproductor.

Capacidad del panel multimedia (imágenes)
20 con imagen principal y canal alfa.

Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.

Control

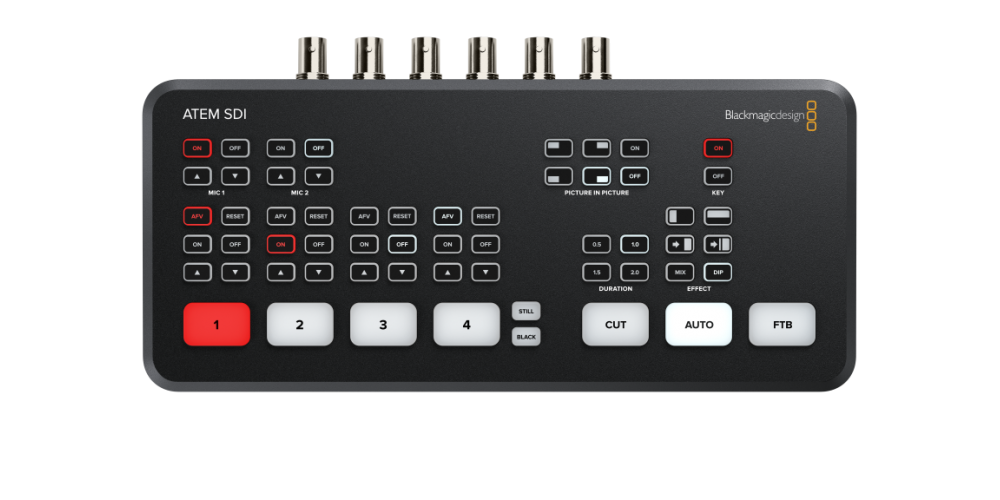

Panel de control
Panel de control integrado. Programa de control incluido. Compatible con paneles físicos opcionales.

Conexión para paneles de control
Compatible con estándares 10/100 BaseT. Permite conectar el panel con el mezclador en forma directa o mediante una red, y actualizar el sistema operativo interno. El modelo ATEM SDI admite la conexión directa mediante el puerto USB‑C.

Compatibilidad con paneles de control
Incluye el programa ATEM Software Control. Compatible con paneles físicos (ATEM 1 M/E Advanced Panel o ATEM 2 M/E Broadcast Panel).

Panel de control incluido
ATEM Software Control para macOS 11.0 (Big Sur), macOS 12.0 (Monterey), o versiones posteriores, y Windows 10 u 11.

Soporte informático

Actualización del dispositivo
Mediante conexión USB directa a equipos Mac OS X y Windows. Incluye el programa ATEM Switcher Utility.

Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
