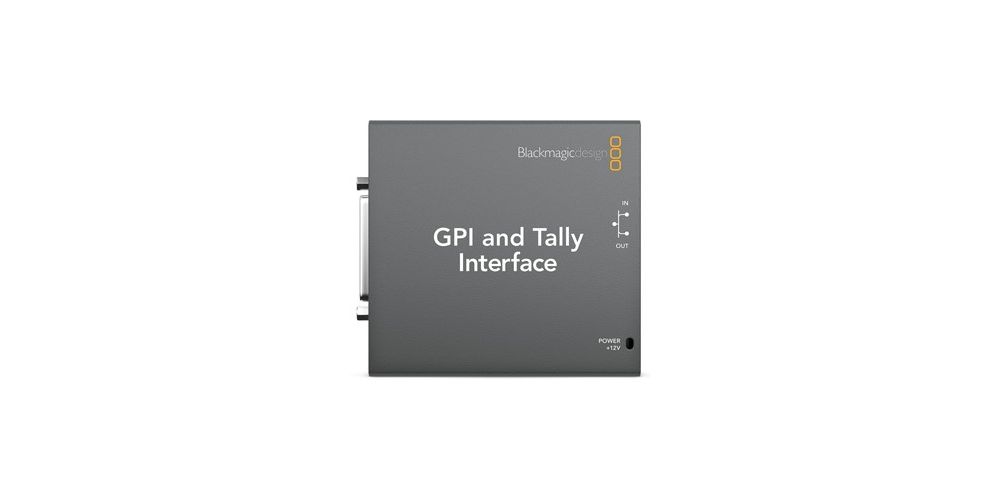

Blackmagic GPI and Tally Interface

Blackmagic GPI and Tally Interface

Este dispositivo permite que mezcladores ATEM envíen a cámaras, reproductores y monitores la señal que indica qué unidad está al aire. En caso necesario, es posible conectar varias unidades al mezclador ATEM mediante la red Ethernet.

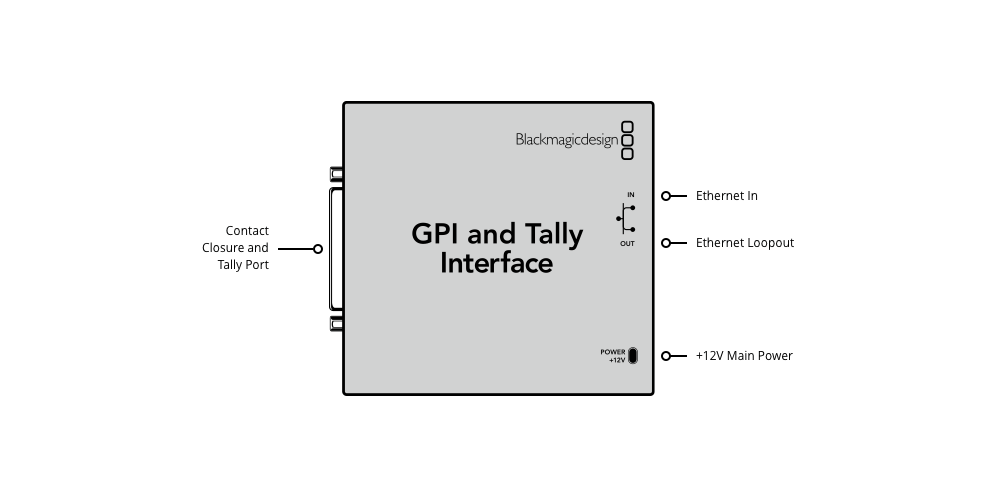

Conexiones
Cierre de contactos

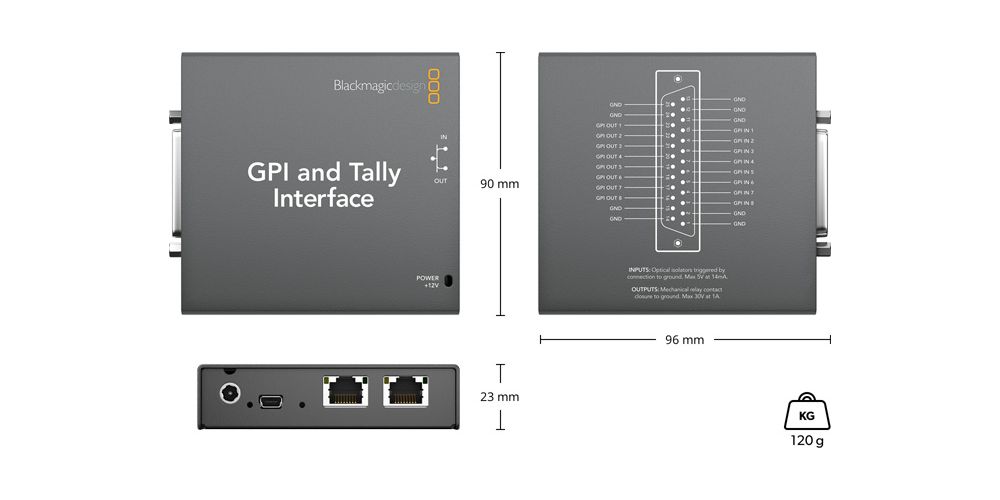

Conector tipo D de 25 pines con 8 entradas aisladas ópticamente y 8 salidas con relés para cierre de contactos.

Interfaz informática
1 x USB 2.0 de alta velocidad para la configuración y las actualizaciones del firmware.

Entradas
Aisladores ópticos activados por conexión a tierra. Máximo 5 V a 14 mA.

Salidas
Relés mecánicos para cierre de contactos por conexión a tierra. Máximo 30 V a 1 A.

Ethernet
10/100 (Base T) con salida derivada para conectar otros equipos con tecnología Ethernet.
