Blackmagic Teranex AV

Blackmagic Teranex AV

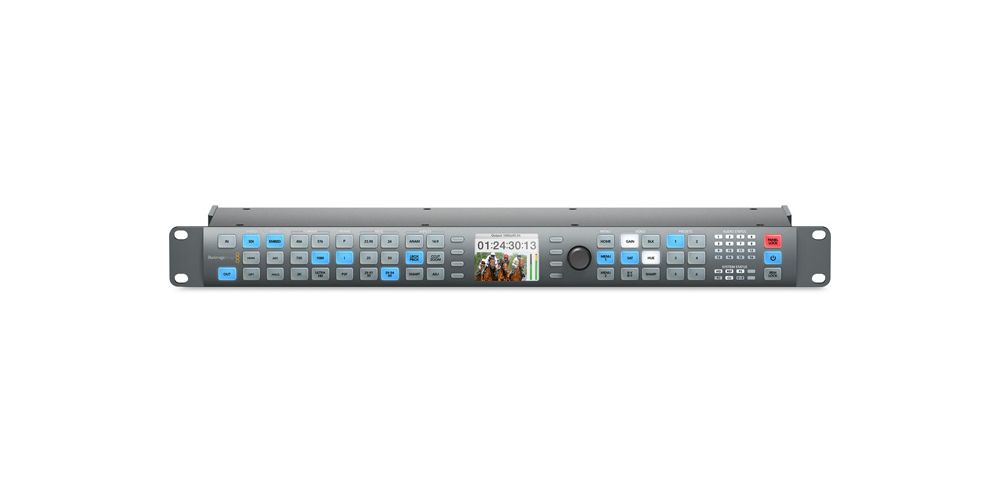

El modelo Teranex AV ha sido especialmente diseñado con el objetivo de ofrecer nuevas prestaciones para sistemas audiovisuales profesionales, procesos de posproducción y transmisiones de eventos en directo. Brinda la posibilidad de realizar 1089 conversiones distintas a cualquier formato con una resolución máxima de 2160p60, gracias a sus exclusivos algoritmos que permiten obtener una calidad de imagen excepcional. Cabe destacar asimismo que es un equipo de baja latencia, capaz de almacenar logotipos o elementos gráficos, congelar imágenes y generar señales de referencia. Esta versión dispone también de tecnología SDI 12G y conexiones para señales SDI transmitidas mediante cuatro enlaces que pueden emplearse simultáneamente, así como entradas HDMI, XLR y RCA, y salidas derivadas. Por otra parte, esta versión incluye cubiertas metálicas en la parte posterior, a fin de proteger los cables y conectores de posibles daños al instalar el dispositivo en espacios reducidos.

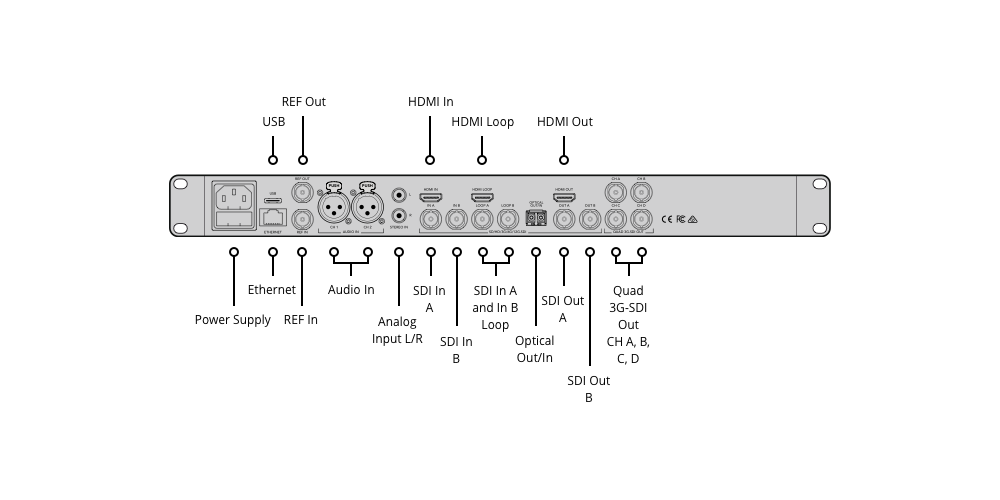

Conexiones
Entradas de video SDI
1 x BNC (IN A) – SD, HD, 2K, HD 3G (nivel A/B) y UHD 6G/12G de 10 bits con conmutación automática.

1 x BNC (IN B) – SD, HD, 2K, HD 3G (nivel A/B) y UHD 6G/12G de 10 bits con conmutación automática. Puede emplearse como segunda entrada para señales 4:2:2 3G o UHD 6G transmitidas mediante dos enlaces.

Entradas SDI para señales derivadas
1 x BNC (LOOP A) – SD, HD, 2K, HD 3G y UHD 6G/12G de 10 bits con conmutación automática y resincronización.

1 x BNC (LOOP B) – SD, HD, 2K, HD 3G y UHD 6G/12G de 10 bits con conmutación automática y resincronización.

Salidas de video SDI
1 x BNC (OUT A) – SD, HD, 2K, HD 3G (nivel A/B) y UHD 6G/12G de 10 bits con conmutación automática.

1 x BNC (OUT B) – SD, HD, 2K, HD 3G (nivel A/B) y UHD 6G/12G de 10 bits con conmutación automática. Puede emplearse para transmitir señales 4:2:2 3G o UHD 6G mediante dos enlaces.

Salidas de video SDI (enlace cuádruple)
4 x BNC (Canales A, B, C, D) – Cuatro conectores SDI 3G de 10 bits o división en cuatro cuadrantes HD para UHD p50/59.94/60 o SDI 1.5G de 10 bits para UHD p23/24/25/29/30. En otros casos, estos conectores proporcionan salidas SDI duplicadas.

Entradas de video HDMI
1x HDMI 2.0 con conector tipo A. YUV o RGB con ajuste automático.

Entradas de video HDMI derivadas
1x HDMI 2.0 con conector tipo A. Entrada derivada activa.

Salidas de video HDMI
1x HDMI 2.0 con conector tipo A. Opciones disponibles: YUV o RGB.

Entradas de audio SDI
16 canales en SD, HD, HD 3G, 2K y UHD.

Salidas de audio SDI
16 canales en SD, HD, HD 3G, 2K y UHD.

Entradas de audio HDMI
8 canales en SD, HD, HD 3G, 2K y UHD.

Salidas de audio HDMI
8 canales en SD, HD, HD 3G, 2K y UHD.

Conexión por fibra óptica (opcional)
1 compartimiento para transceptores ópticos SFP.

Entradas de video por fibra óptica
1 x SD, HD, HD 3G, 2K y UHD de 10 bits con conmutación automática.

Salidas de video por fibra óptica
1 x SD, HD, HD 3G, 2K y UHD de 10 bits con conmutación automática.

Entradas de audio por fibra óptica
16 canales en SD, HD, HD 3G, 2K y UHD.

Salidas de audio por fibra óptica
16 canales en SD, HD, HD 3G, 2K y UHD.

Entradas de audio analógico
2 x XLR – 2 canales para señales analógicas balanceadas (compartidas con las entradas AES/EBU) .
2 x RCA para señales analógicas no balanceadas en estéreo.

Entradas de audio digital AES/EBU
2 x XLR – 2 pares (4 canales) para señales digitales balanceadas de 110Ω (compartidas con las entradas analógicas).

Compatibilidad Dolby® integrada
Transferencia de señales Dolby® AC-3 al realizar las conversiones.Transferencia de señales Dolby® E, excepto al convertir la frecuencia de imagen.

Entradas para código de tiempo
VITC/ATC: compatible. LTC: no compatible.

Salidas para código de tiempo
VITC/ATC: compatible. LTC: no compatible.

Definiciones compatibles
Las conexiones SDI admiten señales SD/HD/UHD. Opciones SDI: SD 270 MB/s, HD 1.5Gb/s, 2K, HD 3G y UHD 6G/12G.

Entrada para señales de referencia
1 x BNC – Black Burst en SD o Tri-level Sync en HD.

Salida para señales de referencia
1 x BNC – Generador de señales de referencia interno. BlackBurst o Tri-level Sync a la frecuencia de imagen seleccionada para la salida.

Interfaz informática
1 x USB tipo C para actualizaciones del software. 1 x Gigabit Ethernet RJ45 para configurar el dispositivo y controlarlo a distancia.

Interfaz del procesador
Botones iluminados, indicadores de estado leds y pantalla LCD con menús fáciles de usar.
