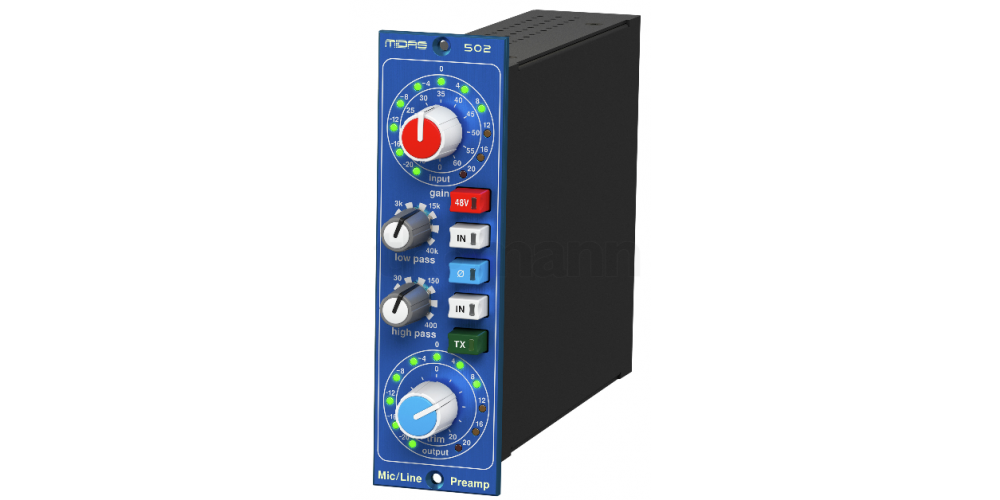

Midas 502 v2 Preamplificador de Micrófono de Alto Rendimiento

Midas Microphone Preamplifier 502 V2

Los Midas 500 Series

Rendimiento de primera con ese sonido legendario Midas. Gracias al control y la flexibilidad que ofrece el potente formato 500 Series, Midas se ha podido crear una amplia gama de potentes módulos para proporcionarle una potencia excepcional en un diseño adaptable. Y ahora, con las ediciones V2, puede aprovechar el rendimiento mejorado de alta calidad para crear el sonido que está buscando.

Preamplificación galardonada

El Midas 502 V2 utiliza un preamplificador realzado Midas, el mismo preamplificador que los ingenieros de todo el mundo consideran como el mejor Midas sonido. Elaborado con componentes de la más alta calidad y de primera calidad, el 502 V2 ofrece una calidez y profundidad excepcionales, así como una imagen sónica increíblemente precisa.

El preamplificador del 502 V2 ha sido mejorado con la adición de cuatro transistores discretos de entrada de ruido ultra bajo, proporcionando una versatilidad sónica realmente asombrosa con capacidades de rendimiento transparentes y de bajo ruido. Audible en innumerables liveálbumes y en una lista interminable de conciertos, el Midas preamplificador es una solución galardonada con una flexibilidad sin igual.

Filtros de paso bajo/alto XL4 clásicos

Midas son famosos por sus legendarias mezcladoras XL4. El XL4 estaba equipado con filtros de paso bajo y paso alto de alta calidad que ayudaban a las increíbles características de sonido y flexibilidad del mezclador. El Midas 502 V2 ofrece las mismas características, proporcionándole un filtro de paso bajo con una frecuencia de filtro ajustable desde 1kHz hasta 40kHz, y un filtro de paso alto con una frecuencia ajustable desde 10Hz hasta 400Hz. Los filtros utilizan una pendiente de 12 dB/Oct, ambos con puntos de -3 dB.

Doble salida balanceada

Con la misma salida principal balanceada electrónicamente que se encuentra en la mayoría de las consolas mezcladoras 'Midas reverenciadas, el 502 V2 proporciona una señal increíblemente limpia en todos los niveles de señal. Sin embargo, el 502 V2 también le ofrece la opción de cambiar a una salida auxiliar doble utilizando el interruptor TX de la unidad cuando se instala en un bastidor Midas L6 o L10.

Esta segunda salida es independiente y equilibrada, y es idéntica a la salida principal. Además de las potentes y flexibles capacidades de preamplificación del módulo, esto también le permite utilizar el 502 V2 como un divisor activo de micrófono/línea, y también le ofrece salidas de alta corriente que pueden conducir fácilmente cables de audio largos.

Preciso e intuitivo

Tenga confianza en sus medidores. Con las capacidades precisas de medición LED del 502 V2, usted puede mantener un ojo en el estado exacto de su señal en todo momento. Un medidor LED giratorio de 11 segmentos ultra preciso se utiliza para leer la señal después del amplificador y antes del filtro, lo que le proporciona una medición de -20dBu/+20dBu en pasos de 4dB. También hay un medidor similar para ajustar el recorte de la salida que utiliza el mismo formato.

Pero la precisión no se detiene ahí. El 502 V2 cuenta con un control de ganancia rotativo de 12 posiciones, lo que le proporciona una gran cantidad de ajustes de ganancia que van desde 0 (unidad) hasta +60dB en pasos de 5dB. También hay un potenciómetro totalmente variable para ajustar el ajuste de salida en un rango de +/- 20dB. Combinando todo esto, usted tiene una enorme ganancia de +80dB en el grifo, que es ideal para manejar incluso los micrófonos de salida más bajos. Incluso puede utilizar el control de recorte de salida para ajustar la coloración de la señal.

Más características Midas 502 v2 Preamplificador de Micrófono

• Preamplificador de Midas línea/micrófono compacto de alto rendimiento 500 Series de alta calidad
• El galardonado Midas amplificador se ha mejorado con transistores de entrada de ultra bajo ruido cuádruples.
• La legendaria Midas entrada permite niveles de señal de hasta +24dBu sin pad neceAyudad de contar con la característica de recorte suave, muy apreciada.
• Filtros de paso bajo y alto clásicos Midas XL4 barridos con interruptores de selección independientes
• La salida doble auxiliar balanceada conmutable le ofrece la capacidad de un divisor de micrófono/línea cuando se instala en Midas L6 o L10. racks
• Exclusiva medición circular de nivel de entrada y salida con LED de 11 segmentos de precisión.
• Control de ganancia de interruptor giratorio de alta precisión con un rango de 60dB en pasos de 5dB
• El ajuste de ganancia de salida con rango de +/-20dB controla la coloración de las etapas de entrada y salida.
• El rango total de ganancia es un asombroso rango de -20dB a +80dB, acomodando fácilmente micrófonos de baja salida.
• Las botóns de ajuste de gran ganancia proporcionan un control preciso de las ganancias de entrada y salida.
• Interruptores iluminados para filtros, +48V, inversión de polaridad y habilitación de salida auxiliar doble (TX).
• Los relés de silenciamiento de encendido evitan que se activen las pulsaciones.
• Componentes de calidad superior en todas partes para una trayectoria de señal audiófila nítida
• Diseñado y diseñado en el Reino Unido
• Cubierto por el programa de garantía de 10 años 'Midas.

Otras especificaciones

Controles:

• Alimentación fantasma: Conmutador de 48V
• Ganancia de entrada: interruptor giratorio de 12 posiciones, botón de 0-60dB
• Polaridad: Interruptor 0° / 180
• Filtro de paso bajo: Interruptor de entrada/salida, botón de frecuencia
• Filtro pasaaltos: Interruptor de entrada/salida, botón de frecuencia
• Ajuste de salida / Ajuste de ganancia de línea: botón de +/-20dB
• Habilitación de doble salida auxiliar: Interruptor TX
• Entrada: Mono, micrófono o línea balanceada
• Salida principal: Mono, balanceado electrónicamente
• Doble salida auxiliar: Mono, balanceado electrónicamente

Ruido:

• Ruido con ganancia de unidad: -97dBu (22Hz - 220kHz)
• Ruido EIN del micrófono con ganancia de +60dB, 150 Ohm Fuente: -127dBu (22Hz - 22kHz)

 CMRR:

• Ganancia de unidad, 1kHz: -70dB (típúa)
• Ganancia de +60dB, 1kHz: -100dB (típúa)
• Impedancia de entrada: 10 k Ohms (1kHz)
• Respuesta en frecuencia: 20Hz - 40kHz +/-0.5dB (ganancia unitaria)
• Distortion: (Ganancia de unidad, 1kHz)
• 0dBu: Menos del 0,005 por ciento
• +10dBu: Menos del 0,005 por ciento
• +20dBu: Menos del 0,01 por ciento
• Nivel máximo de entrada: +24dBu (1kHz)
• Nivel máximo de salida: +26dBu (1kHz)
• Impedancia de salida: 50 Ohms (1kHz)
• Filtro de paso bajo: 1kHz a 40kHz, pendiente = 12dB por octava
• Filtro de paso alto: 10Hz a 400Hz, pendiente = 12dB por octava
• Medidor de entrada: 11 segmentos, -20dBu a +20dBu en pasos de 4dBu
• Medidor de salida: 11 segmentos, de -20dBu a +20dBu en pasos de 4dB
• Requisitos de voltaje: +16V y -16V, +48V (alimentación fantasma)
• Consumo de energía: 100mA, 3.2W
• Dimensiones: 132mm x 38mm x 174mm / 5.2'' x 1.5'' x 6.9'' (A x A x P)
• Peso: 0.6kg / 1.3lbs
• Código de producto: PREAMPLIFICADOR DE MICRÓFONO 502 V2

Módulo Conector Pin-Out

1: Chasis GND
2: Salida + (caliente)
3: Salida auxiliar + (caliente)
4: Salida - (frío)
5: Audio GND
6: N/A
7: Salida auxiliar - (frío)
8: Entrada - (frío)
9: N/A
10: Entrada + (caliente)
11: N/A
12: FUENTE DE ALIMENTACIÓN +16V
13: PSU GND (0V)
14: FUENTE DE ALIMENTACIÓN -16V
15: Fuente de alimentación +48V phantom power
