Frecuencia de muestreo Frecuencia interna de 48 kHz
Distorsión armónica total 0.1% (1kHz, 10W), 0.3% (1kHz, Media potencia)
Relación S / N 100dB (ponderación A, 8Ω, ajuste de ganancia = + 14dBu)
Crosstalk Menos de -60dB (Media potencia, 8Ω, 1kHz, Vol máx. Entrada 150Ω shunt)
Tensión máxima de entrada + 24dBu
Procesadores Suma de entrada; D-CONTOUR (FOH / PRINCIPAL, MONITOR, APAGADO); Delay (0 - 74msec); HPF / LPF (frecuencia de corte 20Hz ~ 20kHz con control de polaridad); Procesador de altavoces (6 bandas PEQ * + limitador + retardo)

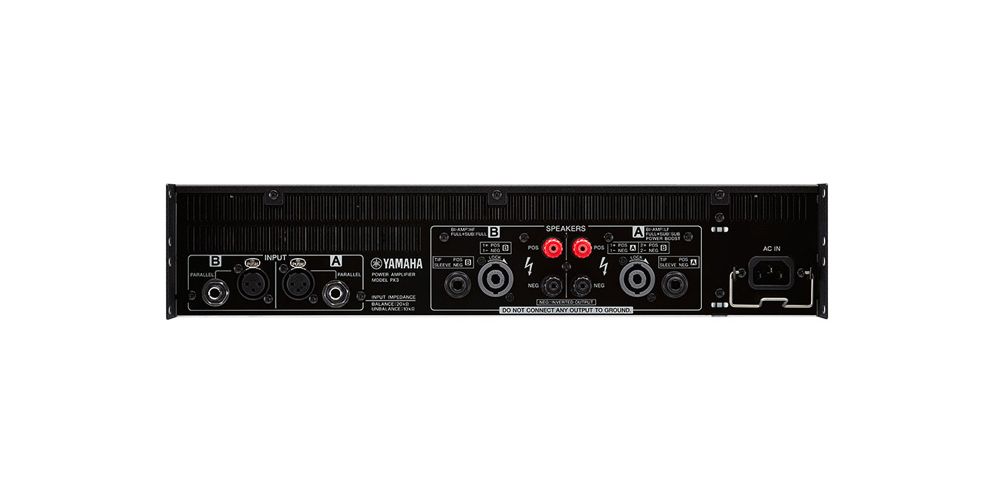

Conectores de E / S Puerto de salida de altavoz Neutrik speakON NL4 x2, Poste de fijación x2 pares, 1/4 "PHONE (TS) x2
Circuito de protección Protección de carga Interruptor POWER encendido / apagado: Silenciamiento de salida; Protección del voltaje de salida: Sobre limitador del voltaje, usuario configurable por el vatiaje y el preset del altavoz; DC-fault: Apagado de la fuente de alimentación (no restaurado automáticamente)
Protección del amplificador Térmico: Limitador de salida (Restaurado automáticamente) → Silenciamiento de salida (Restaurado automáticamente); Sobre corriente: Salida silenciada (Restaurada automáticamente); Sobretensión: Limitador de salida (Restaurado automáticamente); Límite de potencia integrado: Limitador de salida (Restaurado automáticamente)
Protección de la fuente de alimentación Térmica: Limitador de salida (Restaurado automáticamente) → Apagado de la fuente de alimentación; Sobretensión: Apagado de la fuente de alimentación; Sobre corriente: Apagado de la fuente de alimentación
Clase de amplificador Clase D, Circuito de salida balanceada (BTL)
Enfriamiento ventilador de velocidad variable de 16 pasos x 2, flujo de aire delantero a trasero
Requisitos de energía Dependiendo del área de compra; 100V 50Hz / 60Hz, 120V 60Hz, 220V-240V 50Hz / 60Hz * Verificado como funcionamiento a voltaje de potencia nominal +/- 10% de voltaje.
Dimensiones W 480mm (18-7 / 8 ")
H 88mm (3-7 / 16 "): 2U
D 388mm (15-2 / 8 ")
Peso neto 6,9 kg (15,21 libras)
Accesorios Cubierta USB, Manual del Propietario, Hoja de especificaciones, Cable de CA (2.0m) x 1
Respuesta de frecuencia ± 1.0dB (1W, 8Ω, 20Hz a 20kHz)
Consumo de energía 160W (1/8 de potencia máxima, 4Ω, ruido rosa en todos los canales), 55W (4Ω, ralentí)
Otros Temperatura de funcionamiento: 0 ° C a + 40 ° C, Temperatura de almacenamiento: -20 ° C a + 60 ° C
Conectores de E / S Otros Conector USB 2.0 estándar-A (hembra) para guardar / cargar, Actualización de preselección de altavoz, Actualización de firmware con memoria USB; Entrada de CA x1 con pinza de cable de CA
Entrada de línea XLR-3-31 x2, 1/4 "PHONE (TRS) x2
Convertidores A / D D / A AD / DA: 24-bit lineal, 128 veces más de muestreo
Voltaje Gain / Sensitivity 8Ω Volumen máximo 32.0dB / + 4.1dBu (ajuste de ganancia: 32dB), 26.0dB / + 10.1dBu (ajuste de la ganancia: 26dB), 32.1dB / + 4dBu (ajuste de la ganancia: + 4dBu), 22.1dB / + 14dBu (Ajuste de ganancia: + 14dBu)
8Ω Volumen máximo / modo de la energía del alza 35.0dB / + 4.1dBu (ajuste del aumento: 32dB), 29.0dB / + 10.1dBu (ajuste del aumento: 26dB), 35.1dB / + 4dBu (ajuste del aumento: + 4dBu), 25.1dB / + 14dBu (Ajuste de ganancia: + 14dBu)
Indicadores POWER x1 (Verde), ALERT x1 (Rojo), USB x1 (Verde), PROTECT x2 (Rojo), CLIP / LIMIT x2 (Rojo), SIGNAL x2 (Verde); Función LED apagado automático
Presets 8 preajustes de amplificador de usuario (Preajuste de fábrica: preajustes de altavoces para altavoces pasivos Yamaha)
Impedancia de entrada 20kΩ (Balance), 10kΩ (Desequilibrio)
Latencia 1,5 ms (Entrada analógica a altavoces)
Modelos 100V
Potencia de salida; 1kHz No-clip 20msec Burst Ambos canales accionados 4Ω / modo de potencia de impulso 1000W x 1
Modelos 120V
Modelos 220V-240V
Potencia de salida; 1kHz Sin clip 20msec Burst Ambos canales accionados 8Ω 300W x 2
